EA3系列漏电保护器产品在中国北方、南方不同区域的低压电网中得到了广泛应用和认可,特别是产品的核心技术“特定电击波形识别功能”把人身触电事故率和漏电保护器的误动跳闸率降至最低。
为了让用户方便检验漏电保护器产品在安装运行中的漏电试验和电击(触电)保护功能,本公司研制提供的EAJC-2A综合测试仪,操作简单,携带方便,适合在台区现场进行测试。

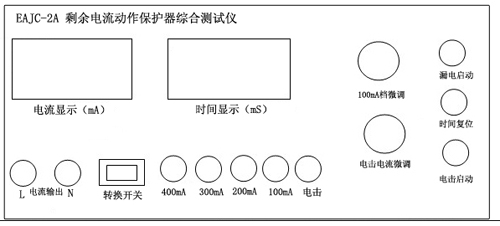

一、 面板介绍

?

二、 参数
仪器电源电压: AC 220V
输出漏电电流可调范围: 0~1000mA
电击(触电)电流: 30~60 mA
测试时间: 0~9999 ms

?

三、 测试接线
与EA3-1漏电保护器接线如图1

?

与EA3-2智能集成漏电保护器测试接线如图2

?

?


五、测试方法
1、 接好测试仪的220V电源,开启测试仪电源。
2、 把转换开关开到预设位置,按下漏电按钮,设定测试电流。
3、 测试,把转换开关开到测试位置,用仪器自带的导线连接好。红色线的两端分别接测试仪的L孔和漏电保护器的相线出线端,黑色导线接测试仪的N孔和保护器的N相进线端。(如图)
4、 当电击按键开时,并同时按住电击启动键不放,可调节电击电流电位器控制电击电流大小,当点击功能关时,电击功能关闭。
5、 若要调节漏电流,可按下漏电流的相应档位开关,并同时按住漏电流启动键不放,此时电流表显示相应数值,漏电流按键都按下时,可叠加漏电流值。
6、 100 mA档可与漏电流调节电位器配合使用,可实现0~100mA之间漏电电流的调节

?

?

?

?

?

?

?

?

?

?
